  토스카 혼 장착하기  (2011-02-14 15:54:30, Hit : 4842)

 최상일  [기여도 146 63.6%]
     http://www.smilezone.info
  토스카 혼

이게 자동차 관련 내용인데;; 어디에 올릴까 하다가 이것도 메뉴얼은 메뉴얼인지라 ㅋㅋ 여기에 일단 남깁니다. ^^;;
이 내용은 구형아반떼 기준입니다. ^^
이번 DIY는 아반떼의 혼 소리가 너무 작고, 오토바이의 떽떽거리는 거마냥 위험순간에 너무 소리가 작아서 시작하게 되었습니다.
구형아반떼 정말 잘 만든 차입니다. ^^

한 1년이상을 마음만 먹고 있다가 드디어 실천에 옮겼습니다.

처음에는 그냥 삽에 맡길까 하다가, 그냥 실패해도 한번 해보자는 생각에 렌치셋트 공구도 마트에서 2만원 주고 구매하고 ^^;; 10미리, 12미리 소형 스패너??인가? 그것도 철물점에서 천오백원에 구매하고 그렇게 준비물을 딱~ 구해놓고 작업을 시작했습니다.

어떻게 보면 배보다 배꼽이 더 큰 격인데요, 그냥 공구라는게 사놓으면 언젠가는 또 써먹겠지 싶은 생각에 질렀습니다.

샵에 맡기면 3만5천원인데, 저는 공구까지 다 사서 하니까 거의 6만원 조금 못들었네요 ㅋㅋ

그래도 하고나니 머 이렇게 하는 거구나 싶은게 딱 감이 잡히네요.

설명 들어갑니다.

참고로 저역시 DIY는 완전 초보입니다. 전기의 '전'자도 잘 모르는 왕초보입니다만, 해보니 됩니다. 다른 분들도 절대로 겁내지 마시고 한번 해보시면 재미있을듯 싶네요.

1. 준비물 : 10미리, 11미리, 12미리 복스(정확하게 한개는 필요가 없었는데요, 어떤게 필요없었는지 잘 기억이 ^^;;; 어차피 렌찌공구 사면 8미리부터해서 쫙~ 있으니까 ^^;;), 10미리,12미리 소형 스패너(그 멍키인가? 그거같이 생긴 그거), 전선 넉넉하게, 케이블타이, 니뻐, 10미리 볼트/너트 (암수 같이), 그리고 핵심부품인 혼과 혼 컨넥터 입니다.

제가 초보라 준비를 좀 해놓고 작업을 하다보니 이렇게 들어갔네요.

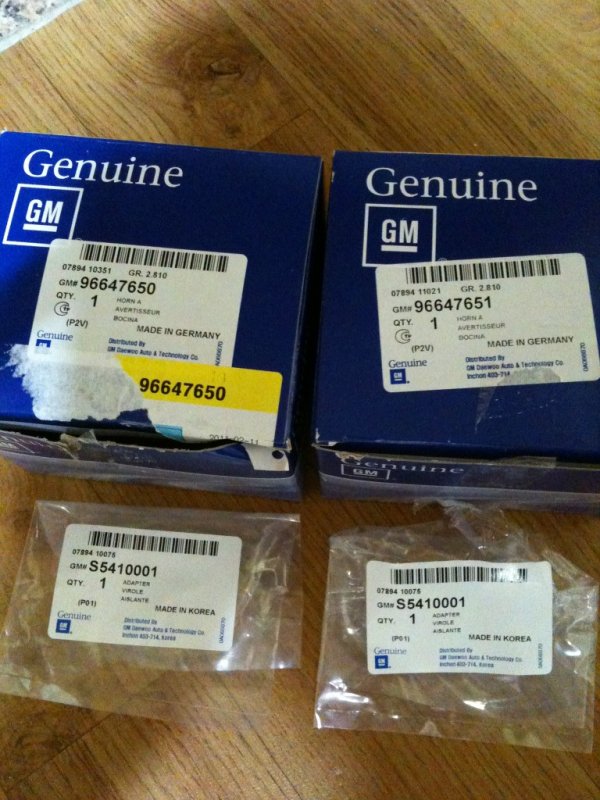

위의 사진에 보이는것이 핵심 부품인 혼과 컨넥터의 품번입니다.

처음에는 매그너스 혼을 사러갔는데, 요즘은 매그너스 혼 안나오고 토스카 혼과 같이 쓴다고 하더군요.
그래서 어쩔수 없이 토스카 혼을 받아왔습니다.
참고로 이 토스카 혼은 독일에서 만들어지는군요. 사진에 보시면 알겠지만 메이드인 독일 이라고 ^^;;
로우하이 2개입니다. 그리고 아래의 투명봉다리가 컨넥터 입니다.
각각 품번이 적혀 있으니 이대로 준비를 하면 됩니다.

2. 다이과정(여기부터는 사진을 못찍어서 그림및 설명으로 대신합니다.)

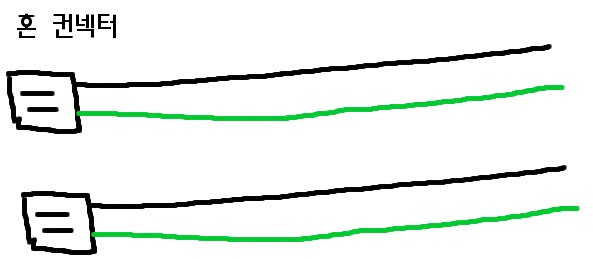

일단 혼컨넥터에 보면 전선 2가닥이 나와 있습니다. 녹색과 검은색입니다.
끝에 핀부분은 잘라내서 각각 전선을 연장해줍니다. 연장하고 전기테잎으로 꼼꼼하게 잘 감사줍니다.
그렇게 컨넥터 2개 모두 전선을 넉넉하게 연장을 해줍니다.

그러면 이렇게 되겠죠?

이렇게 길게 연장을 해서 각각 같은 색끼리 연결을 해줍니다.

그럼 이렇게 되겠죠?


이렇게 연결되면 거의 준비는 끝난것입니다.
이렇게 연결하고 혼에 컨넥터를 꼽으면 대략 이런 그림이 나옵니다.


컨넥터를 혼에 꼽은상태면 저렇게 나오겠죠. 혼은 구멍이 아래를 향하게 해서 저렇게 장착이 될 겁니다.
그림 예술이네요. ㅋㅋㅋ
참고로 저 상태로 차의 가운데 본넷코리 중간쯤에 장착이 될 겁니다.
자 이제 차로 가서 운전석쪽 헤드라이트를 분해합니다.
헤드라이트를 분해하기전 깜빡이등을 분해합니다. 위쪽 나사하나 풀면 됩니다. 풀고 당기면 바로 빠집니다. 이거는 정말 쉽습니다.
참~ 쉽죠? ㅋ

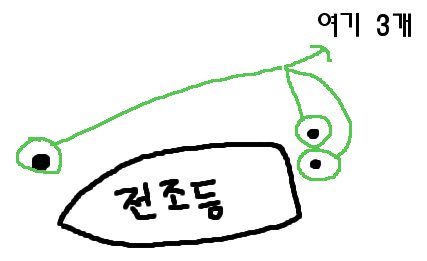

그리고 헤드라이트를 분해합니다. 이때 10미리였나? 11미리 였나 3개를 풀어줍니다.

왼쪽 한개 우쯕 2개가 있습니다.

저렇게 3곳을 풀어주시고 잘 빼내셔야 합니다.

저같은 경우 잘 빠지지 않아서 좀 애를 먹었네요. 요리저리 재끼다 보니까 빠지더라구요 ^^;;

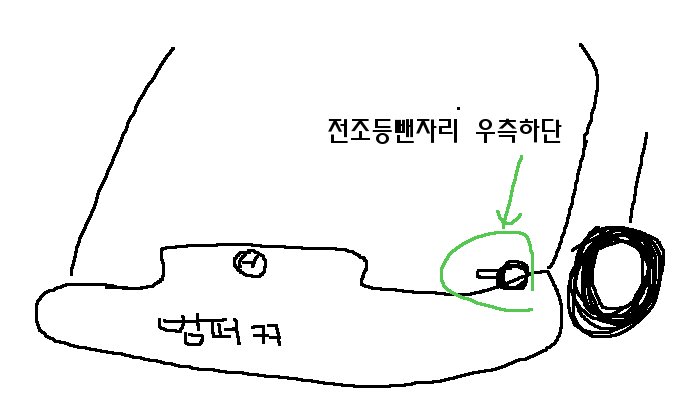

이렇게 빼내면 오르쪽 하단에 순정혼이 보입니다. 동그란거 딸랑 하나 딱 박혀있습니다.
이것을 컨넥터에서 빼서 분리합니다.
대략 이쯤에 있습니다.

아 그림으로 할려니 ㅋㅋ 미치겠네요. -_-;;;;

여튼 저거 빼고 컨넥터를 니뻐로 잘라서 선을 까서 아까 혼의 선과 연결할 준비를 합니다.
그리고 범퍼의 중간부분에 있는 까만 커버를 빼서 작업을 합니다.
위의 나사 4개를 풀면 까만 플라스틱 커버는 쉽게 뺄 수 있습니다.
그래야 작업이 쉽습니다. ^^ 손이 들어가야 하니까요 ㅎㅎ

그리고 혼을 장착을 시킵니다. 어디에 장착을 시키냐면
범퍼의 고정고리 부분 하단에 보면 구멍이 하나 있습니다.
그러니까 또 그림으로..;;;;;;
본넷걸림고리를 정면에서 보면 아래처럼 생겼는데요, 밑에 구멍이 하나 있습니다.
그곳에 10미리 볼트를 이용해서 뒤쪽에 너트를 대고 꽉~ 쪼아줍니다.

그럼 결과적으로 이런 모양이 되겠죠?


이렇게 볼트/너트를 이용해서 꽉~ 조여주고 전선을 연결합니다.

혼은 극성이 없으니 연결만 해주면 됩니다.

이렇게 연결이 되겠죠?

그럼 전선 연결까지는 대략 끝난거죠?
이제 다시 전조등을 끼우고, 깜빡이를 끼우면 됩니다.
아~ 그림으로 표현하니 어떤부분은 좀더상세하게 표현이 된 것 같네요. ^^;;
아무쪼록 다이의 초보자 분들도 정말 쉽게할 수 있는, 하고나면 빵빵하는 소리를 괜히 눌러보고 싶게 만드는 그런 DIY입니다. ^^;;

많은 도움이 되었길 바랍니다.
